對于電源模塊負載效應常用的一些方法

2018-07-13

    電源模塊工作在穩壓狀態時,輸出并不是一定不變的,當輸入和負載有所變化會導致輸出電壓產生一些細微的變化。當工作在恒流狀態時,輸出電流也會因負載和輸入的變化導致變化。為了衡量這種變化,人們制定了電源標準引出了源效應和負載效應的概念。



    電源模塊在空載或最小負載時,其輸出電壓和滿載輸出電壓之間的差值與滿載輸出電壓的百分比,說明了負載變化對輸出電壓的影響程度,成為負載效應。電源的輸出與負載之間的導線電阻和接點上的接觸電阻越小,對負載效應的影響就越小。電源輸出為高壓小電流時,導線電阻及接觸電阻可忽略不計。當電源輸出為低壓大電流時,很小的導線電阻和接觸電阻都會對負載效應有明顯的影響。所以很多大電流電源設置了一對引出端子(遙測端),利用遙測端可直接檢測負載兩端的電壓,從而減少導線電阻對負載效應的影響。



    影響負載效應的是電源模塊使用導線過長或輸出端和負載連接處的接觸電阻,應盡量減少導線電阻和接觸電阻。導線過長例子如:當電源輸出電壓為5V,負載電流為4A,使用長50CM的銅線,兩根導線共有21m電阻。所以導線上有84mV的電壓降,占輸出電壓的1.68%,假如電源本身負載效應值為0.1%,那么實際負載效應值為1.78%。解決方法是應盡可能縮短導線長度或選擇較粗的導線。接觸電阻例子如:當電源為5V低壓輸出,若從空載到滿載有 5mV 變化,則負載效應為 0.1%  。解決方法鏟式接線片、插頭等必須進行除銹處理。保證電源內部的PCB輸出端應為大電流負載提供幾個并行接點,并保持干凈。

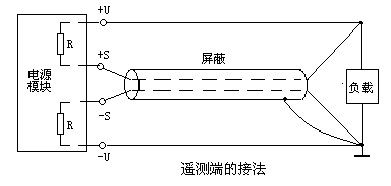

    如上圖所示:目前多數低壓大電流輸出的電源模塊都有遙測端+S 和-S ,使電源內部反饋控制電路通過檢測線和負載相連接,補償大電流線路壓降對負載效應值的影響。圖中給出了遙測端和負載的連接方法,檢測線和輸出大電 流負載線分離,而遙測端直接檢測負載兩端電壓。這種方法是利用提高輸出端電壓來維持負載兩端的電壓值,其中遙測端與負載的連線應盡可能屏蔽,避免電磁干擾影響電源內部的反饋控制電路。一般在遙測端與電源輸出端之間有一只電阻,假如遙測端由于粗心沒有連接到負載端上,可防止輸出端電壓上升過高。當遙測端不用,應分別和電源正負端短接。



    元件電容通常作為電源模塊去耦及抗干擾使用,擁有一定的容性負載能力,一般考慮到保護作用,其容性負載能力不能太大。因此在使用中負載電容總量不超過大容性負載能力。多路輸出的容性負載原則是電容存儲總能量不能超過0.25J,其主路電容存儲能量要大于等于輔路電容存儲能量的總和。
