開關電源模塊原理圖和常見電路分析

2018-11-20

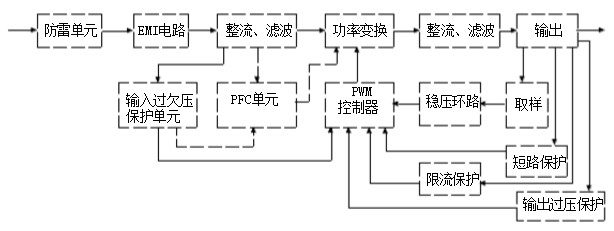

開關電源模塊主要電路是由輸入EMI、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路等組成。詳細如下圖所示:

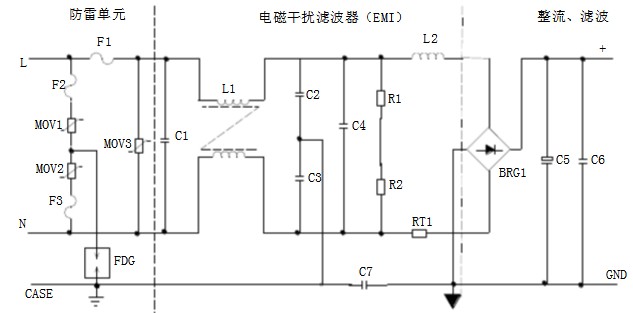

AC輸入原理圖分析:




防雷電路:當有雷擊產生高壓經過電網進入電源時,由MOV1、MOV2、MOV3F1、F2、F3、FDG1組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時,其阻值降低,使高壓能量消耗在壓敏電阻上,若電流過大,F1、F2、F3會燒毀保護后級電路。



輸入濾波電路C1、L1、C2C3組成雙π型濾波主要作用是對輸入電源的電磁噪聲及雜波信號進行抑制,防止對電源干擾,同時防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間,要對C5充電,由于瞬間電流大,加RT1熱敏電阻就能有效的防止浪涌電流。因瞬時能量全消耗在RT1電阻上,一定時間后溫度升高后RT1阻值減小,這時它消耗的能量非常小,后級電路可正常工作。



整流濾波電路:交流電壓經BRG1整流后,經C5濾波后得到較為純凈的直流電壓。若C5容量變小,則輸出的交流紋波將增大。

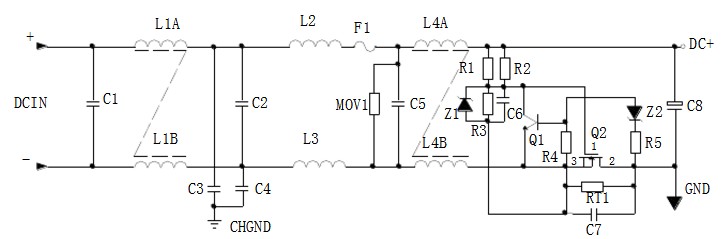

DC輸入原理圖分析




C1L1、C2組成輸入濾波電路,跟上述的AC輸入濾波電路的作用是一樣的,R1、R2、R3、Z1、C6、Q1、Z2R4、R5Q2、RT1、C7組成抗浪涌電路。在起機的瞬間,由于C6的存在Q2不導通,電流經RT1構成回路。在起機的瞬間電流在RT1上產生的壓降增大,Q1導通使Q2沒有柵極電壓不導通,RT1將會在很短時間燒毀,以保護后級電路。

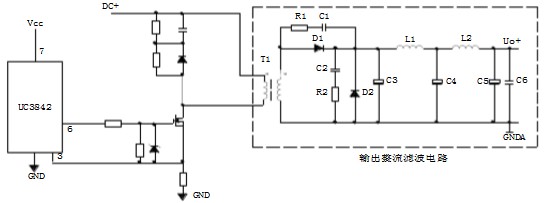

上圖為正激式輸出整流濾波電路T1為開關變壓器,其初極和次極的相位同相。D1為整流二極管,D2為續流二極管,R1C1、R2、C2為削尖峰電路。L1為續流電感,C4、L2、C5組成π型濾波器。

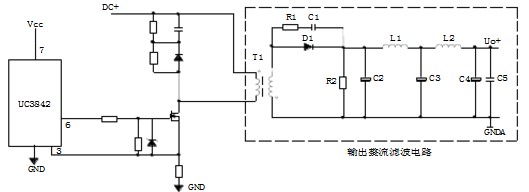

上圖為反激式輸出整流濾波電路T1為開關變壓器,其初極和次極的相位相反。D1為整流二極管,R1、C1為削尖峰電路。L1為續流電感,R2為假負載,C4、L2C5組成π型濾波器。
