前面簡單解析了為什么需要ACDC轉換、采用變壓器方式和開關方式的ACDC電源基礎知識，說明了工作狀況和原理電路圖。下面把ACDC電源變壓器方式和開關方式做下比較，整理各自的優點及缺點。

采用ACDC電源變壓器方式的優點：

1、電路較為容易

2、噪音少

3、成本低

采用ACDC電源變壓器方式的缺點：

1、體積、重量增加

2、會發熱

3、效率不佳

采用ACDC電源開關方式的優點：

1、體積小、重量輕

2、不易發熱

3、效率高

采用ACDC電源開關方式的缺點：

1、電路復雜

2、高耐壓元件多

3、開關時會產生噪聲

倆者的優缺點基本反著來，如果比較電路構造會發現因轉換方式不同，構造有些差異，但仍以采用開關方式的電路較為復雜。另外電源模塊開關方式必須使用控制電路，基本上使用電源IC。兩者使用元件非常類似，但開關方式大多為高耐壓元件，元件的規格會影響到制造成本。兩者最大差異在于效率，而體積和重量也是開關方式有優勢。

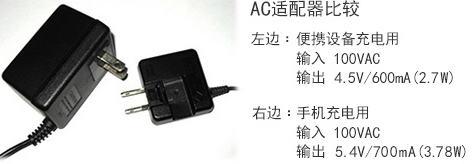

上圖為便攜式電子設備的充電用ACDC適配器，左邊采用變壓器方式，右邊則是開關方式。兩者規格相互比較之下，右邊明顯偏小。

ACDC電源模塊開關方式是將先將AC輸入（50/60Hz）DC化再轉換成高頻的AC，因此能使用較小的變壓器和輸出電容器，大幅度縮小外形尺寸?；竟ぷ鞣绞胶?/span>上篇文章說明的開關方式為將AC輸入整流-平滑后，其余步驟則和DCDC轉換器相同。效率方面的情況也是如此，采用開關方式時，由于只須扣除必要的功率，因此能提升效率，如此一來自然可以抑制發熱。

至于acdc電源模塊設計，必須配合效率、尺寸和成本，但如果能先理解方式不同造成的差異，以及各方式的優缺點，就可以選出最優的方式。
